功能特点：
   本产品可有效的屏蔽发射台（基站）与手机之间的微波信号，使需要屏蔽区域里CDMA800（中国联通）、GSM900（中国移动、中国联通）、DCS（1800MHz）（中国移动、中国联通）、 PHS（电信小灵通）、3 TD-SCDMA(移动3G), CDMA2000(电信3G) ,WCDMA（联通3G）的手机与外界中断联系。本产品体积小巧、使用方便，通过单独和分布式布点，可应用于面积不等的多种环境。



主要用于考场、监狱、法庭、会场、图书馆、剧院、教堂、加油站、油库、加汽站、医院等需要保密、安静、防暴、防干扰的场所。
仅屏蔽手机信号，不影响其他电子设备正常工作。
选用日立高性能集成电路 、902M VCO和贴片元件，采用进口全自动贴片机和回流焊机加工、流水线生产，质量、性能稳定，返修率不超过2%

  发射功率：32±3dbm 　缓启动时间：3秒 　完成屏蔽时间：30秒 　环境温度：-25 ― +60°C　相对湿度：35-85%　电源适配器：输入AC100-240V  50/60Hz　机身尺寸：210mm*170mm*50mm 　净重：2.0KG

技术指标：

 　技术指标均通过了《公安部安全与警用电子产品质量检测中心》的认证，经过《中国疾病预防控制中心环境与健康相关产品安全所》（该单位为检测电磁辐射的国家级权威认证机构）的严格检测，各采样点的电磁场强度测量值均远低于《电磁辐射防护规定》（GB8702-88）规定限值



   特信最新黑色6路A型屏蔽4G 2G+3G+4G



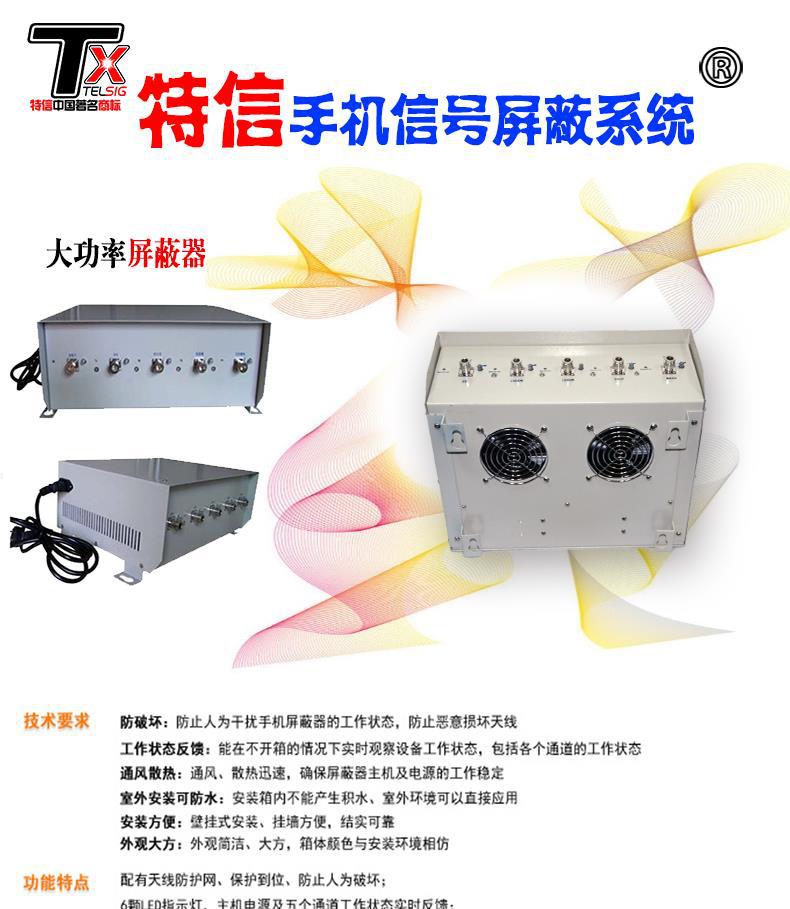

TX-101E-6A4G型2G3G4G手机信号屏蔽器是我公司采用国外先进技术，进口元器件，根据国内动通信实际情况精心研制成功的高科技产品，本产品由我公司自主研发、生产，销售它可以有效地屏蔽发射台与手机之间的微波信号。本产品采用进口原装器件、专 业机器贴片焊接技术、流水线批量化生产、高效严格的管理水平，保障了产品品质一流，性能稳定、长期耐用！等优点

    技术指标均通过了国家广播电视产品质量监督检验中心的严格检测，环境电磁波容许辐射强度分级标准符合一级标准要求，均远低于《环境电磁辐射卫生标准》实验依据标准：（GB 9175-88），GB报告编号OTA2-20134209 检测编号2013-04209，《公安部安全与警用电子产品质量检测中心》--公京检第1310148号《国家权威检测-质量合格产品证书》------证书编号BHKU-S12456

一、产品特点

（一）产品功能概述：

本产品是发射频率870～880MHz、930～960 MHz、1805～1920MHz、2010～2145MHz,2400～2500MHz,2300～2370MHZ,2555～2655MHZ的宽频带发射机（不含GSM、DCS、PCS，4G上行工作频率），是用于截断发射台（基站）与手机之间信号的无线装置，可以屏蔽2.4无线信号。

本产品可有效的屏蔽发射台（基站）与手机之间的微波信号，使需要屏蔽区域里（含GSM、CDMA、DCS、PHS、3G,4G）的手机与外界中断联系。本产品体积小巧、使用方便，通过单独和分布式布点，可应用于面积不等的多种环境。

（二）技术性能指标：

以下为 QP-Lj-4G型定制机指标

输出端	频率	平均输出功率	信道输出功率
CDMA	870-880MHz	35dBm	10dBm/100kHz
GSM	930-960MHz	35dBm	5dBm/100kHz
DCS/PHS	1805-1920MHz	33dBm	2dBm/100kHz
3G	2010-2145MHz	33dBm	2dBm/100kHz
4G	2300-2370MHz	33dBm	2dBm/100kHz
4G	2555-2655MHz	33dBm	2dBm/100kHz
所需电源：交流电转换器（AC220V-DC4.2V）           屏蔽半径：（2-50）
安规：UL（E190582）  CSA（LR11291Level13）      尺寸（宽×高×深）：310×110×35mm 电量消耗：50W                                   重量：约3Kg



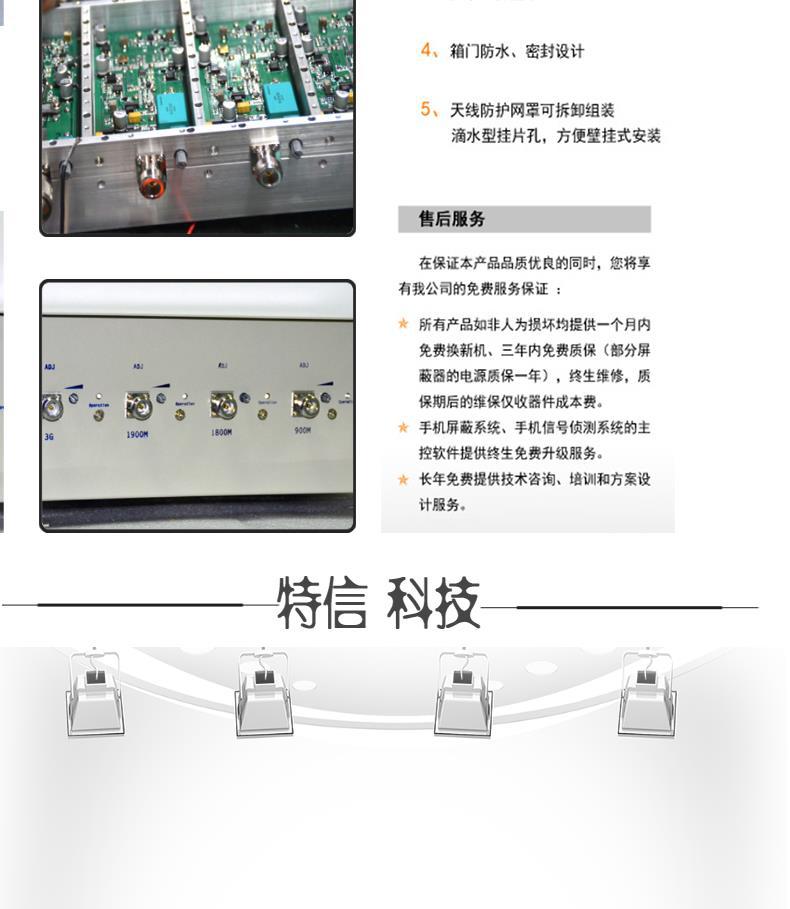

关键技术解决方案及重要功能的实现方法：



A．超高频宽带干扰技术



该技术核心功能的实现（单频段）由两个功能性IC及其外围匹配电路组成：



TXVCO（俗称干扰源）：VCO是一个合成组件，其实是一电压—频率转换装置，它将鉴相器输出的相差电压信号的变化转化成频率的变化，从而产生所需的干扰源。



PA（功率放大器）：PA内部由功率驱动、功率放大、检测等部分组成，故PA外围增加与之匹配高频整流、功率检测和误差电压放大等







TX-101E-6A型移动电话屏蔽仪的功能实现技术关键点在于突破如下两个方面：

（1）宽频带、高功率输出：解决宽频带功率增益提高、及增益提升后的功率稳定控制、波形的带内平稳度及带外抑制、带外杂射指标的控制、宽频输出驻波比指标（某些指标在研发方案定型前反复调测，正常生产时、产品品质稳定后从略）。

（2）多系统之间的干扰：在屏蔽仪机器较小的空间之内，同时有CDMA、GSM、DCS/PHS、3G.4G共6个系统发射高功率、宽频带的信号，解决这多个信号之间产生的交调指标（研发时反复调，生产时从略）。

B．缓启动电路技术：采用缓启动电路可避免机械开关产生的打火现象，集成度高工作稳定。

C．长时间不间断工作：设备采用优质元器件，金属外壳，散热性能好，可7×24小时不间断工作，长时间工作不会对设备性能造成损害。

D．有效分段，只干扰下行，不会对基站造成干扰

 QP-Lj-4G两款机器的阻段频率为：

CDMA输出端口： 870～880MHz

GSM输出端口：  935～960MHz

DCS/PHS输出端口：1805～1920MHz

3G输出端口：2010～2025MHz

3G输出端口:2110～2145MHz

4G输出端口:2300～2370MHz

4G输出端口:2555～2655MHz

屏蔽器的基本原理

     手机信号屏蔽器在工作过程中以一定的速度从前向信道的低端频率向高端扫描，该扫描速度可以在手机接收报文信号中形成乱码干扰，导致手机不能检测出从基站发出的正常微波信号数据，在一定范围内使手机不能与基站建立联接，手机表现为搜索网络、无信号、无服务系统等现象，从而无法使用，达到禁用手机的目的,当手机离开屏蔽器的作用范围，又可以完全恢复正常使用。手机屏蔽器所发出的电信号无疑也是一种电磁信号，但是这种屏蔽器永远没有任何设备与其进行数据交流，也就永远无法形成突变信号，换言之，这种信号永远处在相对静止的状态下，对其它电气设备不会形成干扰，对人体也无害。



  手机信号屏蔽器是我公司科研人员运用现代高新技术,通过深入分析通信机理,综合比较电磁发射抑制方法,研制出具有完全自主知识主权的信息安全产品.它可以在您的周围形成一个电磁保护场，有效地防止手机泄密，消除手机产生的噪声污染。
  手机信号屏蔽器将成为您提供一个安全清静的空间，成为您可信赖的忠实的卫士！
  手机信号屏蔽器业已取得国家保密局信息安全产品检测中心，国家保密局的科技成果鉴定委员会，深圳电子产品质量检测中心，中国人民解放军信息安全测评中心、国家防爆电气产品质量监督检验测试中心、国家保密局电磁泄漏发射防护产品检测中心、公安部安全与警用电子产品质量检测中心的严格认证且颁发了相应的证书。

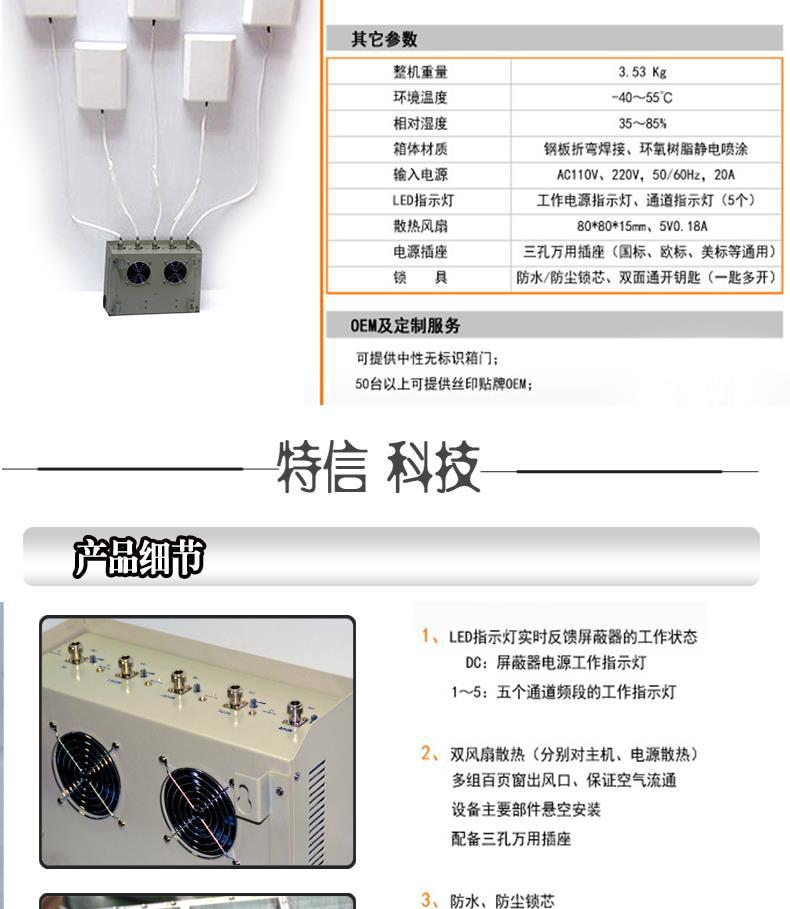

  与同类产品相比的六点优势：
1、进口芯片：产品的所有芯片采用美国德州仪器的芯片，保证产品的质量和稳定性。

2、电源：产品设计采用铝合金金属电源，散热明显好于塑料外壳电源（塑料电源散热不好，很容易烧掉），可以保证产品长期稳定工作。
3、开关：产品和电源上都设有开关，用户操作非常方便。
4、6个通道：产品6个通道（6根天线）交叉屏蔽，达到最佳的屏蔽效果。
5、售后服务：三年的质保同类产品一年。

一、概述

信息时代，通信技术高速成发展，移动电话已成为人们日常工作和生活不可缺少的重要工具。但移动电话的广泛应用，也产生了一些不容忽视的问题，主要是：

1.1成为新的泄密渠道，对保密信息安全构成威胁。

科学技术的发展，对移动电话的定位、跟踪和监视，已成为世界各国最重要的侦察手段和情报来源。因此，只要在涉密场所携带移动电话，不论是否使用，只要在待机状况下，都极有可能造成泄密，给单位或个人，甚至给政党和国家带严重危害。

1.2成为新的噪声污染源，干扰了正常工作秩序。

移动电话的日益普及，使用会议室、法庭、图书馆、学校等场所的环境步恶化，移动电话产生的噪声破坏了这些场所安静、严肃的氛围影响了人们正常工作的开展。

1.3成为新的不安全因素，给企业安全生产带来隐患。

在加油站、加气站、油田、油库等使用移动电话，会导致火灾或爆炸，其后果将十分严重。

1.4成为新的犯罪手段，对社会稳定带来影响。

一些投机取巧的人利用移动电话进行考试作弊，一些恐怖分子和敌对分子，还利用移动电话引爆炸弹……,事实表明移动电话在一些场合，已成为犯罪分子作案的工具，给社会稳定带来不利影响。

本公司研制的手机信号屏蔽器可以有效地解决上述问题。它作为一种新型信息安全产品，用特定的电磁信号，在需要保护的场所形成一个电篱网，使移动电话不能接收基站数据，不能与基站建立联系，从而消除移动电话产生的负面影响，起到安全防护作用。



二、用途和特点

2.1用途

手机信号屏蔽器仅针对移动电话通信产生作用，对其它电子设备无干扰对人体无害，可广泛应用。

2.1.1各类会议室、礼堂、法庭、图书馆、考场、学校、影剧院、医院；

2.1.2加油站、加气站、油田、油库；

2.13政府、军事、金融、证券、监狱、公安或指挥中心等一切禁止使用移动电话的场所。

2.2特点

2.2.1手机信号屏蔽器全部由最新的贴片元件和集成电路组成，具有性能先进，安装使用简便，可长时间连续工作等特点。

2.2.2生产过程严格遵循ISO9001质量体系，工作稳定可靠，是加强信息安全，保证安全生产和保护环境，理想的、可信赖的安全产品。

三、主要功能和技术指标

3.1主要功能

3.1.1四通道机型有效屏蔽CDMA, GSM, DCS, PHS移动信号

3.1.2仅屏蔽手机信号，不影响其它电子设备正常工作

3.1.3一般情况下离基站200米以外的地方使用效果最佳

3.1.4接通电源即可长时间稳定工作

3.1.5缓启动电路设行计可避免机械开关产生的打火现象

3.2主要技术指标

3.2.1有效屏蔽半径： 20-80米

3.2.2屏蔽信号带宽：

CDMA: 869-894MHzGSM: 925-960 MHZ

DCS:1805-1880MHZ 1900-1990MHZ

3G：2010-2025 2110-2145 MHZ

4G:  2300-2380 2555-2655mhz

3.2.3工作时间: 长时间不间断稳定工作

3.2.4环境温度:- 40℃至 +55℃

3.2.5相对湿度: 30% -- 95%

3.2.6电源适配器：输入 AC 160V – 240V输出 DC 12V



四、安装和使用说明

4.1安装步骤及方法

4.1.1从包装盒中取出屏蔽器主机；

4.1.2把天线分别旋入各自的对应的天线座，否则无效；

4.1.3把屏蔽器挂到墙上或相应的位置，最佳安装高度为1-1.8米；

4.1.4先将电源的5V输出接到主机，再电源的交流输入插入市电插座,而后开启电源的开关，电源上的工作指示灯亮表示开始工作





4.2注意事项

4.2.1必须先将天线按主机上相应标识安装好，再接通主机电源。

4.2.2屏蔽器的有效覆盖范围是以屏蔽器为中心的圆形区域，因此使用时注意正确选择屏蔽器的摆放位置以免产生屏蔽死角。

4.2.3屏蔽器应放置在通风较好的地点，尽量避开大型物体遮挡，避开强热源的强电磁源，以保证屏蔽效果和长时间稳定工作。

4.2.4屏蔽器工作时，不得在其上堆放其它物品和拆卸天线，以免影响屏蔽效果和损坏机器。

4.2.5屏蔽器在不使用时，应及时切断电源，以免影响手机的正常使用。

4.2.7在室外使用屏蔽器时，应注意防水。

4.2.7当使用的场地面积大于有效屏蔽范围时，建议采用多台屏蔽器蜂窝式安装，以保证屏蔽效果。

4.2.8 由于电源、天线是与主机配套专用，且出厂调试时是一一对应调试的，请尽量不要互换使用，以保证最佳效果。

4.2.9请远离腐蚀性气体及液体，并做好防尘防潮工作，以免加速设备内部元器件的老化。

4.2.10 放置室外或野外时，应注意鼠、蚁等破坏性动物出没的环境中增设保护装置。



五、维护保养

5.1本屏蔽器属免维护设备，无需保养。

5.2进行表面擦拭时，切禁使用化学溶剂，并避免机内进水。

5.3屏蔽器有用时，应存放在干燥通风的场所，避免长时间接触盐雾和有害气体。

5.4本屏蔽器保修期一年，终身维修。

六、问题解答

6.1手机信号屏蔽器工作时，为什么有的手机信号指示仍有信号指示？

答：这只是一种假象。其实，这时的手机已经无法通信了。当你随意按下拔出键时就会发现，信号指示器上一点信号指示都没有了。

6.2手机信号屏蔽器会不会干扰其它电子设备正常工作？

答：不会的。这是因为，手机信号屏蔽器发出的电磁信号完全落在国家规定的手机工作频带内，只会对手机通信产生阻断作用。且这种信号始终处于一种相对静止的状态下，不会对任何电子设备产生影响。

6.3手机信号屏蔽器对人体和手机是否有害？

答：请使用者放心，手机信号屏蔽器发射的电磁信号强度很弱的，测试数据表明，这种信号强度远远不会对人体构成伤害。同时，手机信号屏蔽器只是阻挡手机的前向信号，使手机不能与基站联系，因此根本不会对手机本身产生任何损坏。

6.4手机信号屏蔽器在室内和室外使用时作用距离有差别吗？

答：有。手机信号屏蔽器的有效距离（30-40米）一般是指室内距离。在室外开阔地带，屏蔽的有效距离可达几百米。应当指出，不论是在室内，还是在室外使用，屏蔽器的有效作用距离与当时的环境条件有一定关系，如距基站的远近、安放的位置等。因此，使用手机信号屏蔽器时，应充分考虑这一因素，避免产生屏蔽死角从而影响屏蔽效果。

6.5手机信号屏蔽器对GSM手机和CDMA手机的作用效果一样吗？

答：这个问题问得好。由于CDMA手机的抗干扰性能远远优于GSM手机，因此，手机信号屏蔽器对于CDMA手机的有效屏蔽距离要小于GSM手机，但差别不是很大，约2-4米。但也提请使用者注意在一些特别重要的场所，必要时应增加场内手机信号屏蔽器的数量，以确保对CDMA手机的屏蔽效果。

6.6手机信号屏蔽器工作一段时间后机壳发烫，长时间工作会不会损坏机器？

答：感谢您的细心，这是一种正常现象。设计上，我们正是利用铝合金拉丝机壳的导热性来辅助散热的。从而能够保证长时间稳定工作。因此，机壳发烫不会损坏机器。
